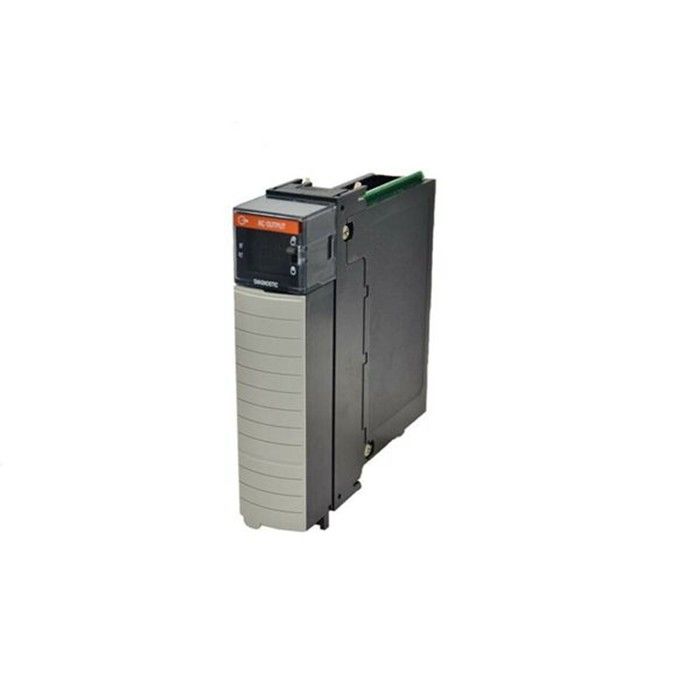

Το MVI56E-MNET είναι μια εξειδικευμένη μονάδα επικοινωνίας Modbus που αναπτύχθηκε από την ProSoft Technology, σχεδιασμένη για απρόσκοπτη ενσωμάτωση με προγραμματιζόμενους λογικούς ελεγκτές (PLC) Allen-Bradley ControlLogix.Επιτρέπει την αξιόπιστη ανταλλαγή δεδομένων μεταξύ των συστημάτων ControlLogix και των συσκευών με λειτουργία Modbus, γεφυρώνοντας το χάσμα μεταξύ των διαφόρων βιομηχανικών πρωτοκόλλων επικοινωνίας.
- ΕτικέταΗ τεχνολογία ProSoft
- Σειρά προϊόντων: MVI56E (Ευκτερευμένες Ενότητες Επικοινωνίας για το ControlLogix)
- Φόρμα: 17-slot ControlLogix συμβατό με το σασί, σύμφωνα με τα πρότυπα μοντέρνου σχεδιασμού Allen-Bradley
- Απαιτούμενη ισχύς: Παίρνει ενέργεια από το πίσω πλάνο του πλαισίου ControlLogix (δεν απαιτείται εξωτερική παροχή ενέργειας)
- Διασύνδεση τερματικού: 2 x θύρες RJ45 (για επικοινωνία Modbus TCP/IP) και προαιρετικά τερματικά μπλοκ για Modbus RTU (μέσω RS-232/RS-485, ανάλογα με την παραλλαγή μοντέλου)
- Υποστηριζόμενα πρωτόκολλα:
- Modbus TCP/IP (τρόποι πελάτη και διακομιστή)
- Modbus RTU (master και slave mode, εάν είναι εξοπλισμένο με σειριακή διεπαφή)
- Ποσοστό μεταφοράς δεδομένων:
- Ethernet (Modbus TCP/IP): Μέχρι 100 Mbps (αυτόματη ανίχνευση 10/100 Base-T)
- Σειριακή (Modbus RTU): Μέχρι 115,2 kbps (διαμορφώσιμο baud rate, parity και stop bits)
- Δυνατότητα δεδομένων: Υποστηρίζει έως και 4.000 καταχωρίσεις εισόδου και 4.000 καταχωρίσεις εξόδου για τη χαρτογράφηση δεδομένων μεταξύ συσκευών ControlLogix και Modbus
- Όρια σύνδεσης: Μέχρι 32 ταυτόχρονες συνδέσεις Modbus TCP/IP client (για επικοινωνία με πολλαπλούς Modbus servers)
- Θερμοκρασία λειτουργίας: 0°C έως 60°C (32°F έως 140°F)
- Θέρμανση αποθήκευσης: -40°C έως 85°C (-40°F έως 185°F)
- Σχετική υγρασία: 5% έως 95% (μη συμπυκνωτικό)
- Απομόνωση: 1500 V DC μεταξύ των θύρων Ethernet και του backplane· 250 V DC μεταξύ των σειριακών θύρων (εάν ισχύει) και του backplane
- Πιστοποιητικά: UL 508 (βιομηχανικός εξοπλισμός ελέγχου), CSA C22.2 αριθ. 14-15, CE (EN 61000-6-2, EN 61000-6-4), ζώνη ATEX 2/22 (για παραλλαγές επικίνδυνων περιοχών)
- Ευελιξία διπλού ρόλου: Λειτουργεί τόσο ως Modbus master/client όσο και ως slave/server, προσαρμόζοντας σε διάφορες αρχιτεκτονικές δικτύου.
- Συμπλήρωση χωρίς κοπή του πλαισίου: Επικοινωνεί με τον επεξεργαστή ControlLogix μέσω του backplane του πλαισίου, εξαλείφοντας την ανάγκη για εξωτερική καλωδίωση μεταξύ της μονάδας και του PLC.
- Διαμορφώσιμη χαρτογράφηση δεδομένων: Επιτρέπει στους χρήστες να ορίζουν προσαρμοσμένους χάρτες μητρώου (μέσω του λογισμικού ProSoft Configuration Builder) για να ευθυγραμμίζονται με τις απαιτήσεις δεδομένων συγκεκριμένων εφαρμογών.
- Διαγνωστικά εργαλεία: Ενσωματωμένα φώτα LED κατάστασης (δύναμη, επικοινωνία σε ορίζοντα, δραστηριότητα Ethernet) και διαγνωστική με βάση το λογισμικό για την αντιμετώπιση προβλημάτων δικτύου.
- Υποστήριξη για απολύσεις: συμβατό με τις επαναχρησιμοποιούμενες ρυθμίσεις πλαισίου ControlLogix, εξασφαλίζοντας αδιάλειπτη επικοινωνία σε κρίσιμες εφαρμογές.
Ιδανικό για συστήματα βιομηχανικής αυτοματοποίησης που απαιτούν επικοινωνία Modbus με PLC ControlLogix, όπως:
- Ανταλλαγή δεδομένων με αισθητήρες Modbus RTU (π.χ. αισθητήρες θερμοκρασίας, πίεσης) σε γραμμές παραγωγής
- Ενσωμάτωση του ControlLogix με τα συστήματα Modbus TCP/IP SCADA για κεντρική παρακολούθηση
- Επικοινωνία με κινητήρες μεταβλητής συχνότητας (VFD) με λειτουργία Modbus ή ελεγκτές κινητήρων σε συστήματα HVAC
- Μεταφορά δεδομένων μεταξύ της ControlLogix και βιομηχανικών συσκευών τρίτων (π.χ. μετρητές, ενεργοποιητές) στις βιομηχανίες πετρελαίου και φυσικού αερίου, νερού/αποβλήτων ή επεξεργασίας τροφίμων
