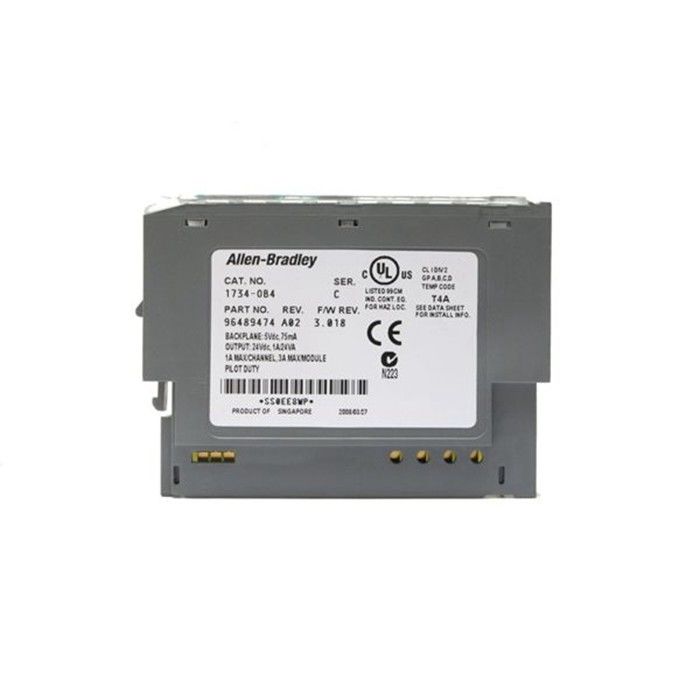

24V Allen Bradley PLC 1734-OB4 POINT I/O Ψηφιακές μονάδες εξόδου DC Sourcing

Allen-Bradley 1734-OB4 POINT I/O Digital 24V DC Sourcing Modules Output

1734-OB4

Το 1734-OB4 είναι μια μονάδα προγραμματιζόμενου λογικού ελεγκτή (PLC) που ανήκει στην οικογένεια προϊόντων POINT IO που κατασκευάζεται από την Rockwell Automation.Αυτή η μονάδα είναι μια μονάδα διακριτής εξόδου POINT IO 24VDC που χρησιμοποιείται για την ενεργοποίηση ή την ενεργοποίηση ηλεκτρικών φορτίων και ενεργοποιητών όπως Λαμπτήρες πιλότου, συσκευές ενεργοποιούμενες με ηλεκτρομαγνητική βαλβίδα, Ρελέ, Βομβητή, Κόρνα, Σειρήνα, αναγγελίες και άλλα εξαρτήματα.
Αυτή η μονάδα είναι κατασκευασμένη με τέσσερις (4) μονάδες 24VDC Sourcing.Διαθέτει επίσης τέσσερις (4) δείκτες κατάστασης αφιερωμένους για κάθε κανάλι που χρησιμοποιούνται για να υποδείξουν τη δραστηριότητα κάθε καναλιού.Διαθέτει επίσης δύο (2) πράσινες ή κόκκινες ενδείξεις κατάστασης για την παροχή σχολίων για την κατάσταση της μονάδας και του δικτύου.
Το απαιτούμενο συγκρότημα βάσης καλωδίωσης για αυτήν την ενότητα είναι 1734-TB ή 1734-TBS.Η μονάδα δεν μπορεί να λειτουργήσει χωρίς αυτά τα συγκροτήματα που περιλαμβάνουν έναν προσαρμογέα επικοινωνίας POINT IO.Μπορεί να χρησιμοποιηθεί με τις πλατφόρμες ελεγκτών CompactLogix και ControlLogix.
Το μέγεθος καταχωρητή αυτής της μονάδας διακριτής εξόδου είναι 1 Byte.Τα κανάλια 0, 1, 2 και 3 εκχωρούνται στα Bit 0, 1, 2 και 3 αντίστοιχα.Τα υπόλοιπα bit όπως τα Bit 4, 5, 6 και 7 δεν χρησιμοποιούνται.Αυτός ο καταχωρητής εξόδου είναι προσβάσιμος στους πίνακες καταχωρητών του κύριου ελεγκτή.
Το Allen-Bradley 1734-OB4 είναι μια μονάδα POINT IO με τέσσερα (4) μη απομονωμένα κανάλια εξόδων προέλευσης.Έχει ονομαστική τάση 24 Volts DC και έχει εύρος τάσης ON-κατάστασης από 10 έως 28,8 Volts DC.Η μέγιστη πτώση τάσης σε κατάσταση ενεργοποίησης είναι 0,2 Volts DC.Το ελάχιστο ρεύμα κατάστασης ON ανά κανάλι είναι 1,0 mA και η αιχμή της κατάστασης OFF είναι 28,8 Volts DC.Η ονομαστική τιμή ρεύματος εξόδου είναι 1,0 Amp ανά έξοδο που δεν υπερβαίνει τα 3,0 Amps το μέγιστο ανά μονάδα.Το 1734-OB4 διαθέτει διαφορετικές ενδεικτικές λυχνίες, 4 κίτρινες για τις καταστάσεις εξόδου και 2 πράσινες/κόκκινες για τις καταστάσεις της μονάδας και του δικτύου.Η μάζα ροπής ροπής βίδας ακροδεκτών βάσης του μοντέλου είναι 0,8 Nm (7 λίβρες ανά ίντσα) Η απαγωγή ισχύος του είναι 28,8 Volts DC στα 1,2 W και η θερμική απαγωγή είναι μεγαλύτερη στα 28,8 Volts DC και 4,1 BTU/ώρα.
