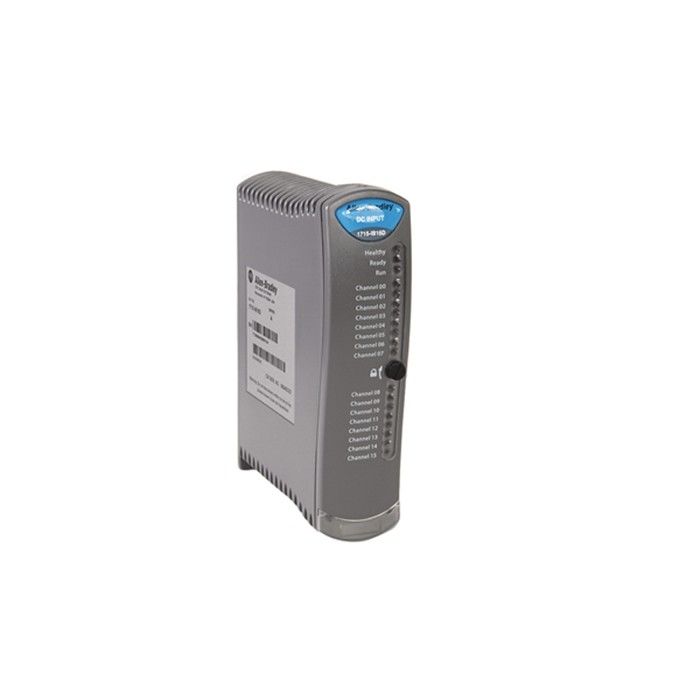

Διακριτή μονάδα εισόδου Allen Bradley PLC 1715-IB16D Πλεονάζουσα I/O

1715-IB16D

Το Allen-Bradley 1715-IB16D είναι μέρος του πλεονάζοντος συστήματος I/O.Αυτή η μονάδα είναι μια μονάδα διακριτής εισόδου δεκαέξι (16) καναλιών που χρησιμοποιείται κυρίως σε κρίσιμες εφαρμογές, αυξάνοντας τη διαθεσιμότητα του συστήματος και μειώνοντας το χρόνο διακοπής λειτουργίας.Το 1715-IB16D δέχεται εύρος τάσης σήματος εισόδου 18-32 VDC με ονομαστική τάση εισόδου 24 VDC μαζί με ονομαστικό ρεύμα εισόδου 260 mA.Αυτή η μονάδα έχει μέγιστο ρυθμό περιστροφής 3600 V/s και μέγιστο χρόνο μετάφρασης 1/(Χρόνος σάρωσης εφαρμογής + 10 ms) Hz.Για την καλωδίωση σήματος, το συνιστώμενο μέγεθος καλωδίου είναι 0,33-1,5 mm2 ή 22-16 AWG, συμπαγές ή συνδεδεμένο χάλκινο σύρμα με ελάχιστη βαθμολογία μόνωσης 85 °C (185 °F) ή μεγαλύτερη.Ο κατάλληλος τύπος ασφάλειας για χρήση με το 1715-IB16D είναι μια ασφάλεια 125V, 50 mA, τύπου T.Το 1757-IB16D έχει θερμοκρασία λειτουργίας -25…70 °C (-13…158 °F).θερμοκρασία μη λειτουργίας -40…85 °C (-40…185 °F).μέγιστη θερμοκρασία περιβάλλοντος αέρα 70 °C (158 °F) μαζί με απαίτηση σχετικής υγρασίας 10-95%, χωρίς συμπύκνωση.Διαθέτει περίβλημα ανοιχτού τύπου και πρέπει να εγκατασταθεί μέσα σε ένα περίβλημα που δεν υπερβαίνει τα 2 g @ 10…500 Hz κραδασμούς και κραδασμούς 25 g εάν εγκατασταθεί σε ράγα DIN ή 30 g εάν είναι τοποθετημένος σε πάνελ.Αυτή η ενότητα φέρει πιστοποίηση από διάφορους φορείς τυποποίησης και πιστοποίησης όπως cULus, CE, C-Tick, Ex, IECEx, KC και Functional Security.Αυτή η μονάδα έχει βασικό τύπο μόνωσης, με ονομαστική τάση απομόνωσης 50V (συνεχής).Η απομόνωση είναι μεταξύ των θυρών I/O στο backplane.Αυτή η μονάδα ζυγίζει 360 γραμμάρια 12,70 oz και έχει διαστάσεις 166 x 42 x 118 mm (6,5 x 1,625 x 4,625 ίντσες).

Το Allen-Bradley 1715-IB16D είναι μια μονάδα ψηφιακής εισόδου 16 καναλιών που αποτελεί μέρος των περιττών συστημάτων I/O Allen-Bradley 1715.Τα χαρακτηριστικά του 1715-IB16D περιλαμβάνουν ανεξάρτητα γαλβανικά απομονωμένα κανάλια εισόδου, μια ενσωματωμένη εγκατάσταση διαγνωστικών δοκιμών και παρακολούθησης και την επιλογή για την ηλεκτρονική αφαίρεση και αντικατάσταση εξαρτημάτων (στη λειτουργία διπλής όψης τα σήματα δεν διακόπτονται).Όταν το 1715-IB16D χρησιμοποιείται με το συγκρότημα τερματισμού simplex 1715-TASIB16D, δεν είναι απομονωμένο.

Η απαίτηση ισχύος backplane για το 1715-IB16D είναι 260 milliamps στα 18 έως 32 Volts DC.Οι μέγιστοι ρυθμοί περιστροφής είναι 3600 Volts/s.Ο μέγιστος ρυθμός μετάφρασης είναι 1/(χρόνος σάρωσης εφαρμογής + 10 χιλιοστά του δευτερολέπτου) Hertz.Η τάση απομόνωσης είναι 50 Volt (συνεχής).Η μονάδα ελέγχεται τύπου στα 500 Volt για 60 δευτερόλεπτα.Η διασπορά ισχύος για το σύστημα είναι το πολύ 4 Watt και για τους βρόχους πεδίου, είναι 0,2 Watts μέγιστη ανά βρόχο.Το κατά προσέγγιση βάρος του 1715-IB16D είναι 360 γραμμάρια.Οι διαστάσεις του 1715-IB16D είναι 166 x 42 x 118 χιλιοστά.Συνιστάται για χρήση με το 1715-IB16D το συμπαγές ή στραγγισμένο χάλκινο σύρμα (22 έως 16 AWG) με θερμοκρασία 85 βαθμούς Κελσίου ή μεγαλύτερη.Το εύρος θερμοκρασίας λειτουργίας και σχετικής υγρασίας για το 1715-IB16D είναι -25 έως 70 βαθμούς Κελσίου και 10 έως 95%, αντίστοιχα.Ο περιβάλλοντα αέρας πρέπει να έχει μέγιστη θερμοκρασία 70 βαθμούς Κελσίου.Το εύρος θερμοκρασίας αποθήκευσης κυμαίνεται από -40 έως 85 βαθμούς Κελσίου.Οι ονομαστικές τιμές κραδασμών λειτουργίας είναι 25 γραμμάρια για τοποθέτηση σε ράγα DIN και 30 γραμμάρια για τοποθέτηση σε πάνελ.
